В данной статье описаны все основные типы ультразвуковых датчиков для современных аппаратов УЗИ. Для всех типов зондов указаны основные параметры и характеристики, описание и области применения. Рассмотрим основные (типичные) неисправности и поломки каждого вида и ремонта ультразвуковых датчиков.
Основные типы ультразвуковых датчиков:
конвексный зонд
Микроконвексный датчик
Линейный датчик
Датчик сектора
Датчик фазированного сектора
Внутриполостной датчик (трансректальный/анальный, трансвагинальный, трансуретральный)
бипланный датчик
Датчик 3D/4D (Live-3D)
Матричный объемный датчик
Карандашный доплеровский зонд
Чреспищеводный чреспищеводный датчик
Видеоэндоскопический датчик
зонды для биопсии
Катетерный (интраоперационный) датчик
Внутрисосудистый датчик
Лапароскопические зонды
Монокристаллические зонды
Механические зонды
Офтальмологические зонды
транскраниальный датчик
Отоларингологические зонды
Ветеринарные зонды
Важные особенности ультразвукового датчика
Каждый тип датчика современного аппарата УЗИ имеет ряд характеристик:
Частота [МГц] (основная рабочая частота / частота, установленная для многочастотного датчика)
Радиус изгиба сканирующего модуля [мм] (для конвексных и микроконвексных датчиков)
Длина (габариты) сканирующего модуля [мм] для линейных, секторных и некоторых других преобразователей
Угол обзора [градусы]
Глубина [мм], проникновение
Совместимость с наборами для биопсии
Список совместимых (поддерживаемых) моделей аппаратов УЗИ
Приложения, режимы и виды ультразвуковых исследований (совместимые наборы настроек в программном обеспечении аппарата УЗИ)
Размеры [мм]
Производитель

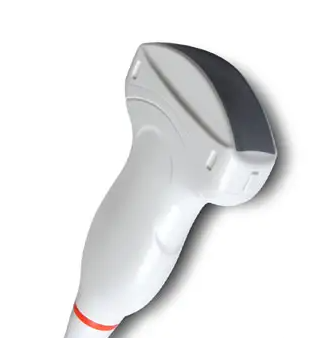

Конвексный ультразвуковой датчик
Частота: 2-7,5 МГц
Глубина проникновения: до 25 см
Также можно встретить название абдоминальный датчик (из-за основной области его применения)
Частота датчиков этого типа обычно варьируется от 2 до 7,5 МГц, а в некоторых устройствах частоты датчика могут быть выше. Многие сенсорные модели могут работать с так называемыми гармониками, что улучшает визуализацию во многих видах исследований.
Глубина проникновения датчиков этого типа составляет около 25 см, что вполне достаточно для всех областей его применения. Размеры дисплея исследуемого органа на несколько сантиметров шире самого датчика. те. выпуклые датчики имеют относительно широкое поле зрения.
Ультразвуковые датчики этого типа применяются для исследования глубоко расположенных объектов: абдоминальных исследований (общих исследований брюшной полости), тазобедренных суставов, половой системы и т. д. То есть конвексные датчики применяются как в общей практике, так и в акушерстве и гинекологии, и в других областях.
Конвексный датчик входит в комплект большинства современных ультразвуковых аппаратов. он, конечно, может в некоторых случаях и отсутствовать, но вообще практически невозможно представить многоцелевой УЗИ-сканер широкого профиля без абдоминального конвекс-зонда.
